帶你認識色環電阻，瞬間讀出電阻值

電阻是電子產品中最常見、應用最多的電子元件，常用R來表示。電阻的單位是歐姆，用符號Ω來表示。對于電阻來說，其主要參數就是電阻值的大小。有的電阻上面用數字標識阻值大小，而更多的是在電阻上涂上各種顏色的色環來標示電阻的大小，這就是色環電阻。

根據色環的數量，一般分為四環電阻、五環電阻等。電阻上每種顏色的色環代表不同的含義，有的色環表示數字，有的色環代表誤差。具體含義如下：

黑0 棕1 紅2 橙3 黃4 綠5 藍6 紫7 灰8 白9 金表示誤差5% 銀表示誤差10% 無色表示誤差20%。

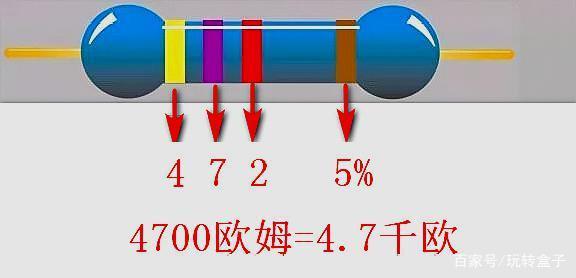

四色環讀數方法：
第一個色環，表示電阻阻值的第一位數字；
第二個色環，表示電阻阻值的第二位數字；
第三個色環，表示乘的倍率（10的幾次冪，是幾表示乘10的幾次方，或者說前兩個色環讀數后加幾個0）；
第四個色環，表示誤差，即精度，常見電阻多為金色，誤差5%。

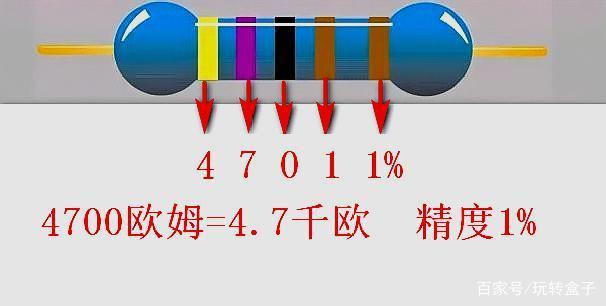

五色環電阻比四色環電阻精度更高，五條色環電阻的阻值讀取方法如下：
第一個色環，表示電阻阻值的第一位數字；
第二個色環：表示電阻阻值的第二位數字；
第三個色環：表示電阻阻值的第三位數字；
第四個色環：表示乘的倍率（10的幾次冪，是幾就乘10的幾次方，或者說前三個色環讀數后加幾個0）；
第五個色環：誤差（常見是棕色，誤差為1%）；

四色環電阻誤差一般是5-10%，五色環電阻常為1%，精度提高了很多。

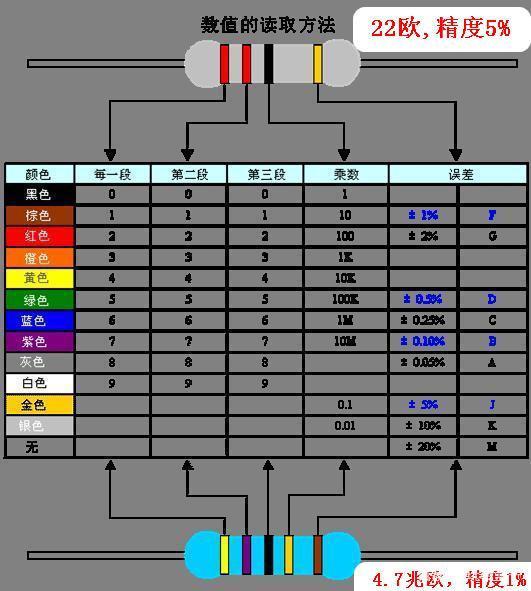

完整的四環電阻與五環電阻各色環對應表，如下圖所示。

可是色環電阻兩邊都是色環，從哪邊開始讀數呢？仔細觀察，你會發現，最后一個色環與前面的幾個均勻分布的色環距離較遠，這樣就可以確定哪一個色環是最后的一個。

了解了上面的知識，只要看到色環電阻，就可以迅速讀出電阻的阻值大小，比用萬用表測量都快得多。
