■ 產品特點

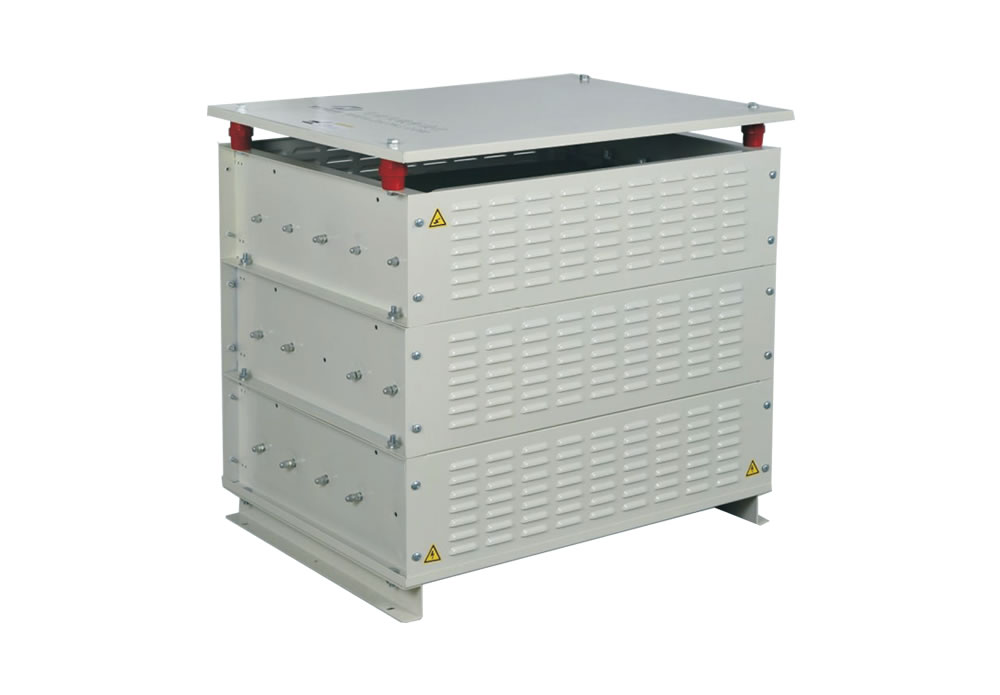

LBRB是由波紋電阻器組合而成的電阻箱，適用大功率、大電流的制動設備、試驗測試設備、電梯、提升機、帶式輸送機、油田磕頭機等。工作電壓為0V~2000V，額定功率2KW~200KW。◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規 格 | 功率 KW | 尺寸 MM | 重 量 KG | 配線 | 電阻組合 | ||||
| L | W | H | L1 | W1 | |||||
| LBRB | 20 | 670 | 500 | 280 | 639.5 | 400 | 25 | M6接線柱 | 4KW*5 |
| LBRB | 30 | 670 | 500 | 460 | 639.5 | 400 | 40 | M6接線柱 | 4KW*8 |
| LBRB | 40 | 670 | 500 | 460 | 639.5 | 400 | 45 | M6接線柱 | 4KW*10 |
| LBRB | 50 | 670 | 500 | 640 | 639.5 | 400 | 60 | M8接線柱 | 4KW*13 |
| LBRB | 60 | 670 | 500 | 640 | 639.5 | 400 | 65 | M8接線柱 | 4KW*15 |
| LBRB | 80 | 670 | 500 | 820 | 639.5 | 400 | 85 | M10接線柱 | 4KW*20 |
| LBRB | 100 | 670 | 500 | 1000 | 639.5 | 400 | 105 | 銅排 | 4KW*20 |
| LBRB | 200 | 670 | 1000 | 1000 | 639.5 | 400 | 210 | 銅排 | 100KW*2 |
*備注：功率及尺寸可以根據客戶的需求定做
■ 電氣、機械特性
| 功率范圍 | 20KW~200KW |
| 電壓范圍 | 0.5KV~2KV（可選） |
| 阻值范圍 | 0.1R~100KR |
| 耐壓 | 3.5KV/1min 50HZ |
| IP等級 | IP20 |
| 振動 | 0.5g |
| 環境溫度 | -40℃~55℃ |
| 散熱方式 | 自然冷卻 |
| 額定溫升 | 375℃ |
| 溫漂 | ≤400ppm/℃ |
■ 成品識別碼
| LBRB | 20KW | 25R | J |
| 產品類別 | 額定功率 | 電阻值 | 精度 |
| LBRB系列 | 功率2KW | 25R=25Ω 1K=1000Ω R5=0.5Ω | F=±1% J=±5% K=±10% |
*LBRB 20KW 25RJ ( 此款產品為20KW/25Ω，精度5%的制動電阻箱）
