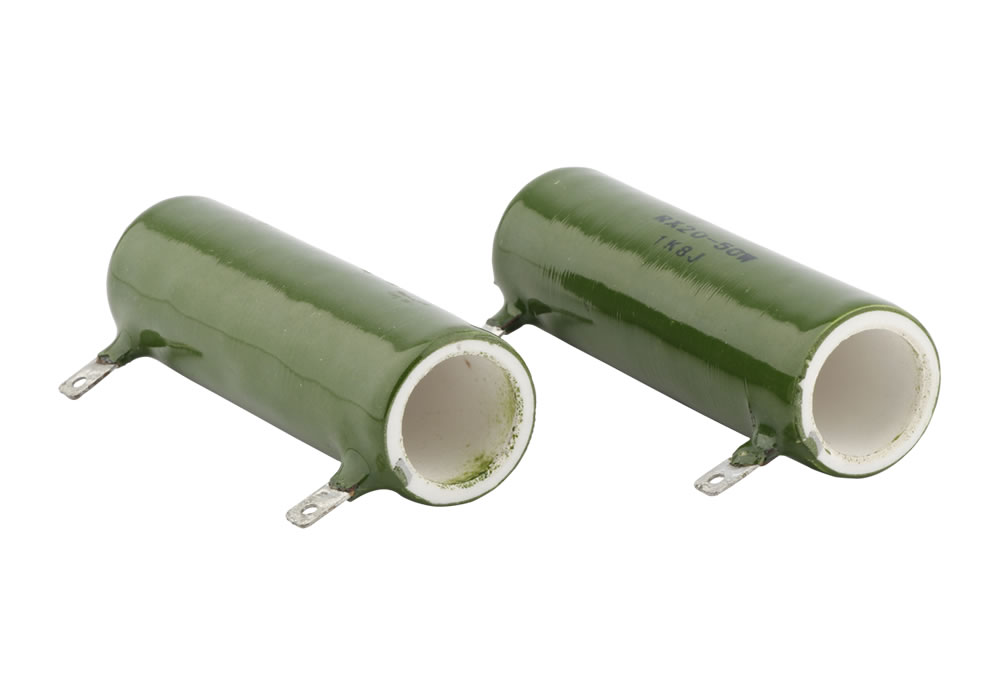

■ 產品特點

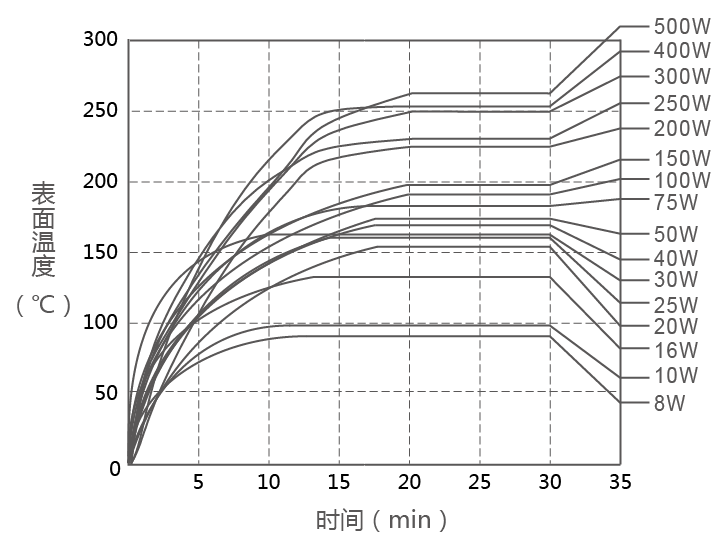

RXG20被釉電阻器表面被無鉛釉抗污染性強，具備“三防”性能，耐高溫，可在惡劣環境下使用。一般用于直流或低頻交流電路中，若想用于高頻電路可訂制無感產品。■ 表面溫升
■ 降額曲線

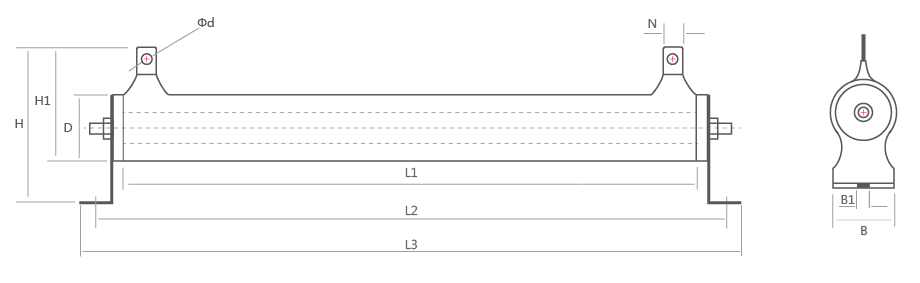

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | B1±0.5 | N±0.2 | Φd±0.2 | 阻值范圍 (Ω) |
| RXG20 | 8W | 35 | 14 | 28.5 | 5 | 2 | 5.1~3.3K | |||||
| 10W | 41 | 14 | 28.5 | 5 | 2 | 5.1~10K | ||||||
| 16W | 45 | 66 | 82 | 17 | 41 | 31 | 15 | 4.5 | 5 | 2 | 5.1~15K | |
| 20W | 51 | 72 | 88 | 17 | 41 | 31 | 15 | 4.5 | 5 | 2 | 5.1~20K | |
| 25W | 51 | 77 | 88 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 10~24K | |
| 30W | 71 | 97 | 108 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 10~30K | |
| 40W | 87 | 113 | 124 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 20~51K | |
| 50W | 91 | 120 | 135 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 20~51K | |
| 75W | 140 | 170 | 184 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 24~56K | |
| 100W | 170 | 200 | 214 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 24~62K | |
| 150W | 215 | 244 | 259 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 20~90K | |
| 200W | 266 | 296 | 308 | 30 | 71 | 50 | 26 | 6.5 | 9 | 4 | 4.7~12K | |
| 250W | 266 | 296 | 308 | 30 | 71 | 50 | 26 | 6.5 | 9 | 4 | 4.7~12K | |
| 300W | 266 | 298 | 310 | 36 | 82 | 58 | 35 | 6.5 | 9 | 4 | 4.7~12K | |
| 400W | 250 | 280 | 298 | 54 | 98 | 79 | 50 | 6.5 | 16 | 8 | 5.1~10K | |
| 500W | 300 | 330 | 348 | 54 | 98 | 79 | 50 | 6.5 | 16 | 8 | 5.1~10K |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：3500。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 |
| 端子強度 | 端子加載20N 拉力，時間10 秒 | 無可見損傷 |
| 耐振性 | 頻率10-500Hz,0.75mm或98m/s2,6h | △R≤±（1%R+0.05Ω） |
| 短時間過負載 | 10倍Pr 5S | △R≤±（2%R+0.1Ω） |
| 絕緣阻值 | 500V直流測試電壓（包箔法） | ≥1GΩ |
| 絕緣耐壓 | 3500V亙流或交流峰值電壓 | 無可見損傷 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R≤±（5%R+0.1Ω） |
| 溫度快速變化 | -55~200℃，5次循環 | △R≤±（2%R+0.1Ω） |
| 穩態濕熱 | （40±2）℃,（93±3）%RH，96h | △R≤±（2%R+0.1Ω） |
■ 成品識別碼
| RXG20 | 50 | 10R | J |
| 產品類別 | 額定功率 | 電阻值 | 精度 |
| RXG20系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% |
*備注：RXG20 50W 10Ω ±5% ,型號：RXG20-50-10RJ；低電感，在型號中加入字母N，例如： N RXG20-50-10RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
